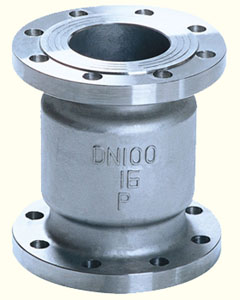

立式止回閥主要材料及性能參數(shù)
| 主體材料 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZG2Cr5Mo | |
| 主要參數(shù) | 適用介質(zhì) | 油品、水、蒸汽 | 硝酸類 | 醋酸類 | 油品、水、蒸汽 |
| 適用溫度 | ≤425℃ | ≤200℃ | ≤200℃ | ≤550℃ | |
H42H立式止回閥主要連接尺寸：
| 型號 | 公稱通徑 DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
| H42H-16 | 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-ф14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-ф14 | |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-ф14 | |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-ф18 | |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-ф18 | |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-ф18 | |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-ф18 | |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-ф18 | |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-ф18 | |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-ф18 | |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-ф23 | |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-ф23 | |
| H42H-25 | 15 | 130 | 95 | 65 | 45 | 77 | 16 | 4-ф14 |
| 20 | 150 | 105 | 75 | 55 | 80 | 16 | 4-ф14 | |
| 25 | 160 | 115 | 85 | 65 | 85 | 16 | 4-ф14 | |
| 32 | 180 | 135 | 100 | 78 | 95 | 18 | 4-ф18 | |
| 40 | 200 | 145 | 110 | 85 | 105 | 18 | 4-ф18 | |
| 50 | 230 | 160 | 125 | 100 | 120 | 20 | 4-ф18 | |
| 65 | 290 | 180 | 145 | 120 | 130 | 212 | 8-ф18 | |
| 80 | 310 | 195 | 160 | 135 | 140 | 22 | 8-ф18 | |
| 100 | 350 | 230 | 190 | 160 | 155 | 24 | 8-ф23 | |
| 125 | 400 | 270 | 220 | 188 | 180 | 28 | 8-ф25 | |
| 150 | 480 | 300 | 250 | 218 | 215 | 30 | 8-ф25 | |
| 200 | 600 | 360 | 310 | 278 | 973 | 34 | 12-ф25 | |
