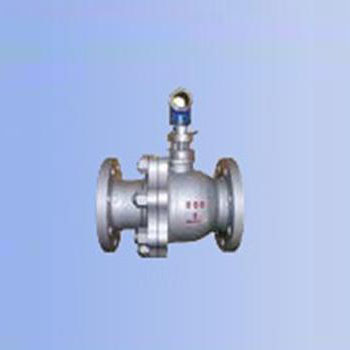

浮動軟密封球閥
發布時間：2017-09-14 10:12
PDF文件下載?
DWG文件下載
三維文件下載???
其他下載
產品簡介：產品采用標準： GB12237、BS5351、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5、ANSI B 16.34 主要性能規范： 浮動球結構 驅動方式：蝸輪傳動、手動、電動、氣動 適用溫度: -40℃～150℃ 適用介
產品采用標準：
GB12237、BS5351、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5、ANSI B 16.34
主要性能規范：
浮動球結構
驅動方式：蝸輪傳動、手動、電動、氣動
適用溫度: -40℃～150℃
適用介質: 水、油品等介質
主要零部件及材料：
| 序號 | 零件名稱 | 材料 | |
| GB | ASTM | ||
| 1 | 閥蓋 | WCB | A216-WCB |
| 2 | 螺母 | 45 | A194-2H |
| 3 | 墊片 | 柔性石墨+不銹鋼 | Bl2.10-3041F.G |
| 4 | 螺柱 | 35CTMOA | A193-B7 |
| 5 | 閥體 | WCB | A216-WGB |
| 6 | 閥座 | PTFE | PTFE |
| 7 | 球體 | 25+Cr | A105+ Cr |
| 8 | 閥桿 | 2Cr13 | A276-410 |
| 9 | 墊片 | PTFE/尼龍 | PTFE/尼龍 |
| 10 | 填料 | 柔性石墨 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB | A216-WCB |
| 12 | 螺釘 | 35CTMOA | A193-B7 |
| 13 | 定位片 | Q235A | A36 |
| 14 | 擋圈 | 65Mn | AISI 1566 |
| 15 | 手柄 | KTH 350-10 | A47-667 G r.32510 |
